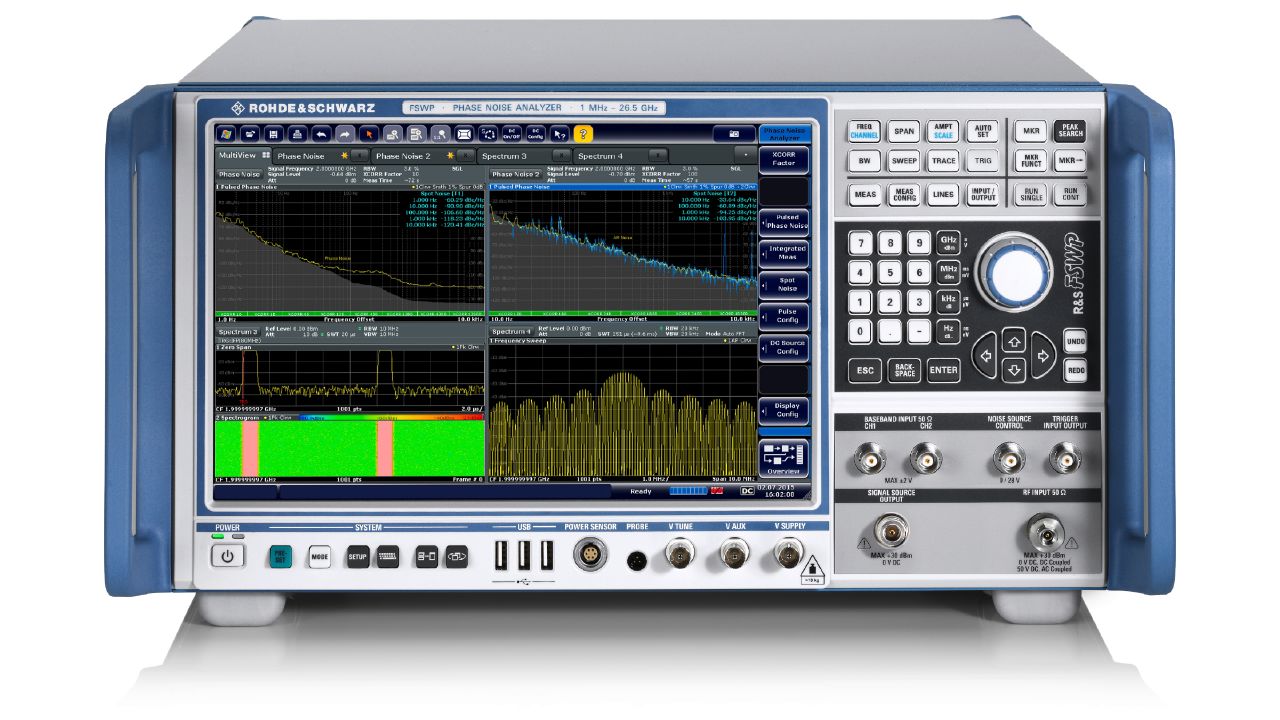

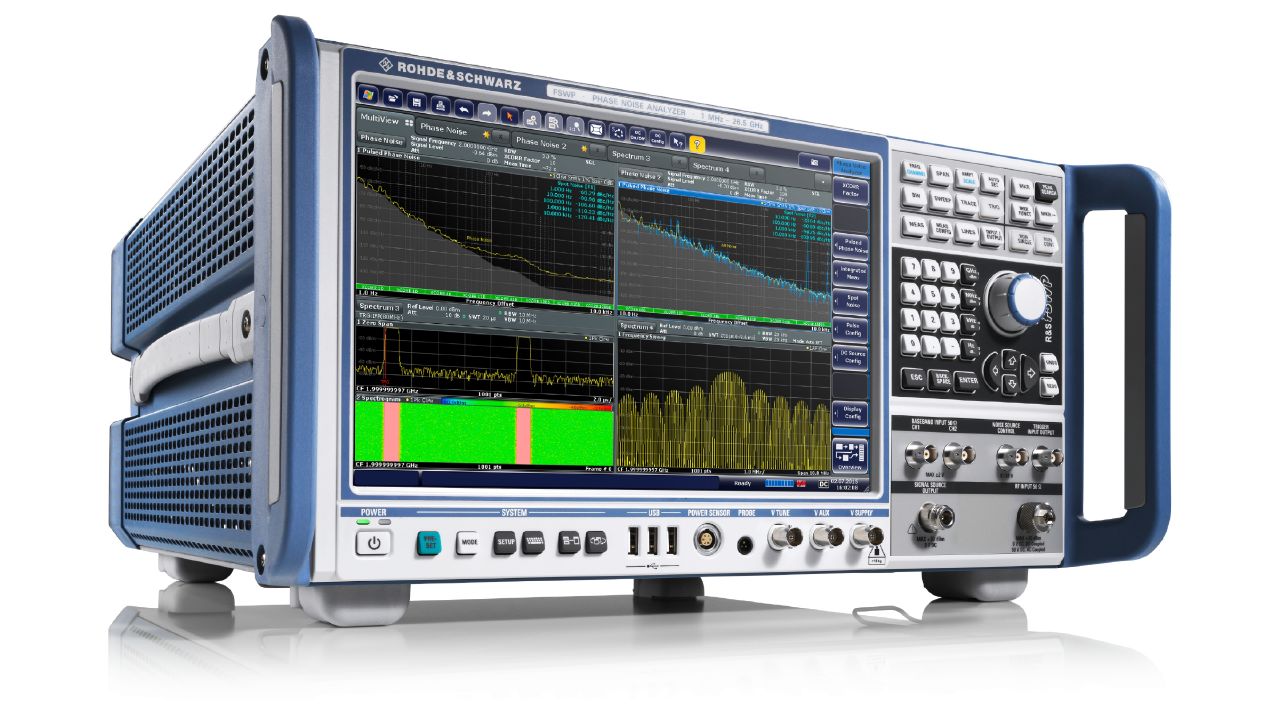

R&S®FSWP 相位噪声分析仪和 VCO 测试仪
主要特点:
l 高端信号与频谱分析仪和相位噪声测试仪集于一体
l 互相关技术和非凡的近载波性能相结合,即使是脉冲信号也能确保极为灵敏的相位噪声测量
l 频率范围介于1 MHz 至 50 GHz,使用外部混频器时高达 500 GHz
l 用于测量残余相位噪声(包括脉冲信号噪声)的内部源
l 同时测量相位噪声和幅度噪声
R&S®FSWP 相位噪声分析仪和 VCO 测试仪结合噪声极低的内部源与互相关技术,具备高灵敏度。它可在数秒内测量雷达等应用中高度稳定的信号源的相位噪声和幅度噪声。R&S®FSWP 还具备脉冲信号测量、残余相位噪声(包括脉冲噪声)特性测量以及集成式高端信号与频谱分析等选件,是一款独特的测试仪器。
特性和优点:
1. 出色的测量速度
节省时间,测量吞吐量提高数倍
R&S®FSWP 内部信号源只需少量的互相关,即可测量介质振荡器 (DRO) 和恒温晶体振荡器 (OCXO) 等非常灵敏的振荡器,节省了大量时间。R&S®FSWP 相位噪声分析仪具备硬件加速信号处理性能,能够实时测量相位噪声。快速测量是一个重要因素,可以加快从开发到制造的流程,进而提高生产吞吐量。
2. 一流的灵敏度
高度灵敏地测量相位和幅度噪声
FSWP 内部本振的相位噪声性能几乎优于市面上的所有可用信号发生器。得益于分析仪的低噪声内部源,只需少量的互相关即可测量优质振荡器。这可以实现快速测量。
3. 非凡的灵活性
高端相位噪声分析仪和信号与频谱分析仪集于一体
用户可以检查频谱并解调信号,以测量不同测量通道中的误差矢量幅度(EVM) 或脉冲特性。自动测试系统设计人员无需购买其他频谱分析仪或矢量信号分析仪,节省了工作台空间和成本。R&S®FSWP 是一项面向未来的投资。这款仪器以高端 R&S®FSW 为基石,具有独特的射频性能和出色的灵敏度。
4. 脉冲信号的相位噪声
轻松分析脉冲信号源
雷达应用中所用脉冲源的相位噪声测量变得极其简单。R&S®FSWP 能够即时采集信号并计算所有脉冲参数。分析仪采用互相关技术以进行相位噪声测试,并自动测定脉冲源测量所需的触发/选通参数。与其他方法相比,R&S®FSWP 可以通过选通方法实现更大的动态范围以进行脉冲相位噪声测量。
5. 残余/加性相位噪声测量
脉冲和连续波信号的残余相位噪声测量
开发高端雷达应用时,需要知道放大器等组件在信号路径中产生的附加相位噪声,因为这会影响脉间相位稳定性。为了测量和优化组件特性,必须使用脉冲信号在实际条件下测试这些组件。R&S®FSWP 提供内部信号源以测量残余相位噪声,并为用户提供附加输入以使用其他外部源进行测量。
6. 轻松进行VCO 特性测量
自动测量VCO 参数:调谐范围、输出功率、相位噪声等
R&S®FSWP 配备噪声极低的内部直流源,以控制压控振荡器 (VCO) 并为其供电。R&S®FSWP 不仅测量 VCO 的基本电压,还测量相对于调谐电压的高阶谐波功率。分析仪还显示各种偏移频率下相对于调谐电压的相位噪声。
7. 瞬态分析
时域中的频率和相位测量
R&S®FSWP 具有 8 GHz 带宽,能够分析一段时间内的频率或相位特性。除了宽带分析之外,R&S®FSWP 还提供低至 40 MHz 的窄带分析功能,以便详细分析锁相环的瞬态响应。
8. 并行测量幅度和相位噪声
同时测量幅度噪声和相位噪声
R&S®FSWP 采用一种新方法,能够同步测量幅度噪声和相位噪声,频率偏移高达 30 MHz。分析仪可以在一个窗口或多个单独窗口中同时显示结果。
9. 阿伦方差
根据迫近相位噪声的阿伦方差计算
为了测量振荡器的频率稳定性,R&S®FSWP 根据相位噪声计算阿伦方差,显示时间可达一百万秒(最小偏移:1 μHz)。不同于时域方法,这种方法能够轻松抑制相位噪声频谱中的杂散发射等不良影响。互相关还可以抑制仪器内部源的相位噪声引起的短时干扰。
